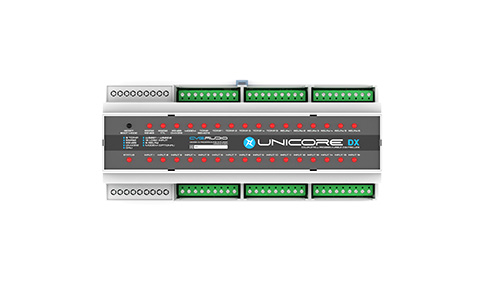

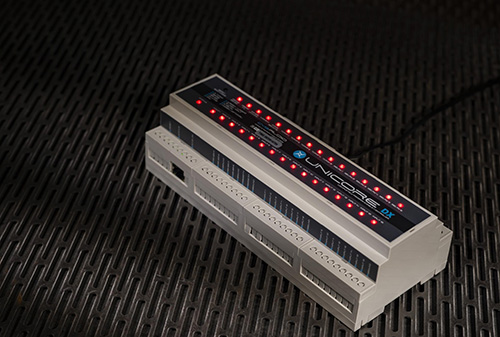

CVGaudio Unicore DX - профессиональный мультифункциональный контроллер комплексного управления внешними устройствами для систем автоматизации, управления освещением, управления мультимедиа и прочим периферийным оборудованием.

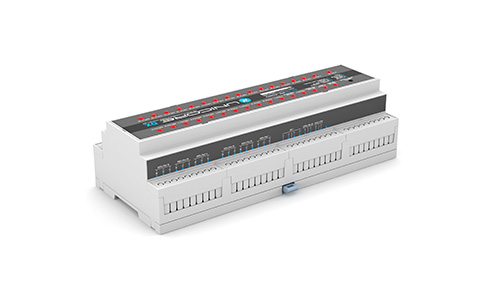

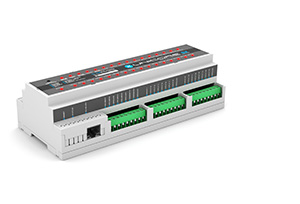

Прибор выполнен в стандартном пластиковом корпусе для установки в электрический шкаф, фиксация на DIN-рейку.
CVGaudio Unicore DX имеет следующий набор интерфейсов управления:
- RS232 (Rx/Tx) + внутренний разъем RS232 (TTL уровень)
- RS485 / DMX512 (512 каналов)
- TCP/IP (поддержка до 6-ти соединений)
- 16 х Logic Input
- 6 x Relay (максимальный коммутируемый ток 220V / 2A)
- DALI (протокол управления освещением)
На лицевой панели устройства располагаются светодиоды, с помощью которых можно отслеживать работы по всем интерфейсам.
Для настройки и управления всеми процессами, а также создания команд и сценариев, в контроллере реализован продвинутый web-интерфейс. Качество реализации управления через веб во всей линейке CVGAUDIO DIGA имеет высочайший уровень, зачастую недоступный даже ведущим зарубежным производителям.
В стандартный комплект поставки не входит блок питания. При установке на DIN-рейку удобно использовать также и блоки питания в том-же форм-факторе, но это не является обязательным. Необходимые параметры блока питания – 12V/2A.
Отдельно необходимо отметить использование CVGAUDIO UNICORE DX для управления светом. Поддерживаются два протокола – DMX512 и DALI. Причем они могут работать одновременно.
DMX512 поддерживает 512 каналов и отлично подойдет для цветной светодиодной подсветки и архитектурного освещения. При этом подсветка может быть динамической с плавными переходами цвета и т. д. Управление всем этим функционалом очень доступно и удобно реализовано на web-интерфейсе устройства.
DALI в основном используется для технологического и коммерческого освещения, в основном это одноцветные светильники. Поддерживается управление 64-зонами / 16-ю группами / 16-ю сценами. Протокол DALI предоставляет очень гибкие возможности управления светом, вплоть до индивидуального изменения яркости у каждого светильника, и все эти возможности не только поддержаны в web-интерфейсе UNICORE DX, но и реализованы в новаторском, очень удобном и наглядном виде.
Управление DMX и DALI светильниками в приборе может работать как в сценарном виде (запуск заранее созданных сценариев динамического изменения яркости), так и по принципу touch-dim (управление изменением яркости с помощью настенной кнопки – короткое нажатие = ON / OFF, нажатие с удержанием = плавное изменение яркости).
UNICORE DX имеет независимые от наличия внешнего электропитания часы реального времени (литиевая батарейка установлена внутри корпуса контроллера) и возможность настройки 4-х переключаемых недельных планов расписания. В рамках каждого плана доступно 127 событий, с указанием времени, конкретного дня недели или ежедневного срабатывания. По таймеру может быть запущена любая команда или сценарий из арсенала UNICORE DX. Помимо недельного расписания можно создать восемь Time chain сценариев до 20 событий в каждом с указанием времени каждого события от момента запуска сценария.
Создание команд и сценариев на web-интерфейсе устройства реализовано крайне удобно и доходчиво. Для программирования не требуется иметь специальной подготовки. Реализован удобный мастер (COMMAND DESIGNER), в котором представлены все используемые команды. Вам остается только выбрать необходимый модуль и подставить значения. Для создания сценариев используется структура, состоящая из отдельных ячеек, в каждую из которых с помощью COMMAND DESIGNER помещается отдельная команда, а между ячейками прописываются ссылки и задержки. Такая логика работы позволяет без специальной подготовки создавать сложные многоходовые сценарии для работы с полным функционалом CVGAUDIO UNICORE DX.
Еще одна уникальная функция устройства – поддержка облачного сервиса Power-Cloud.ru, благодаря которому можно удаленно мониторить и управлять всеми Вашими устройствами CVGAUDIO серии DIGA, и в том числе UNICORE DX.
В UNICORE DX предусмотрена возможность, при использовании опционального переходника, управлять адресными SPI светодиодными лентами на базе микросхем WS2811/2812.
Функциональные возможности и интерфейс управления CVGAUDIO UNICORE DX постоянно дорабатываются и развиваются. Вы всегда можете скачать на нашем сайте самые актуальные прошивки и веб. Если Вы используете UNICORE DX совместно с Power-Cloud.ru, система автоматически будет отслеживать актуальность установленной на контроллере прошивки и при появлении обновлений предложит Вам их скачать.
